100噸混凝土壓力試驗機

100噸混凝土壓力試驗機  產品詳情 詳細信息 聯系方式加工定制:是:100噸混凝土壓力試驗機型號:YAW產品規格:1000kn外形尺寸:約1000×600×1500mm重量:約1600Kg產品用途:混凝土

詳細信息 聯系方式

加工定制:是品牌:100噸混凝土壓力試驗機型號:YAW產品規格:1000kn外形尺寸:約1000×600×1500mm重量:約1600Kg產品用途:混凝土壓力測試

100噸混凝土壓力試驗機經銷價格100噸混凝土壓力試驗機經銷價格

濟南是一家集研發設計生產一體化企業，100噸混凝土壓力試驗機是根據國家標準GB/T50081-2002《普通混凝土力學性能試驗方法標準》進行測量和判斷混凝土的性能參數，顯示試驗數據及結果研制開發的試驗機產品。

一、100噸混凝土壓力試驗機設備概述：

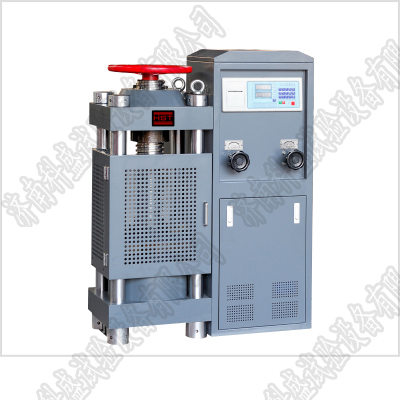

100噸混凝土壓力試驗機,現代機、電、液為一體的高科技通用型自動壓力試驗機，主要用于磚、石、水泥、混凝土等材料的抗壓強度試驗，也可用于其他材料的抗壓性能試驗。

試驗空間采用電動調節，使用非常方便。具有力閉環的伺服控制功能，能夠?qū)崿F(xiàn)等負荷加載。試驗力全程不分檔，全程一個分辨力。試驗力示值相對誤差±1%以內、試驗量程范圍1%-100%。電氣控制、軟件操作滿足GB/T50081-2002普通混凝土抗壓強度試驗方法，尤其適合于要長時間連續工作的試驗場所，可實現長時間保持載荷、保載精度高，可設定復雜的壓縮試驗沉痼，可配置相應夾具可滿足其他標準的抗壓試驗要求。

二、100噸混凝土壓力試驗機技術參數：

試驗力：100-3000（可選）

測量范圍：4%-100%F.S

測力示值相對誤差：±1%

試驗力等速率控制：0.1-100%F.S/min0.2-100%F.S/min

變形等速率控制：0.1-100%F.S/min

位移等速率控制：0.5-50mm/min

速度精度：±5%設定值

上下壓盤間距離：600mm

拉伸鉗口間距離：600mm

彎曲試驗支滾間距離：30-460mm

圓試樣夾持直徑：6-20mm

扁試樣夾持厚度：0-15mm

扁試樣夾持寬度：≤40mm

剪切試樣直徑：0-10mm

支柱間有效距離：435mm

活塞行程：200mm

電機功率：2KW

混凝土壓力試驗機圖冊

混凝土壓力試驗機圖冊(2張)

主機外形尺寸:740×460×1965mm

油源控制柜外形尺寸：1080×650×1200mm

重量（約）：1700kg

三、100噸混凝土壓力試驗機操作規程：

1、接好電源線，選定合適的檔位，按“設置”鍵，進行系統設置，如不需調整，直接進行下一步操作。

2、按“清零”鍵清零，放入試件，對準中心位置，然后轉動手輪，調整絲桿，使上壓力板距試件約5mm，按“啟動”鍵啟動電機(紅色信號燈亮，如不亮則不會顯示速率，試驗數據無法保存及打印)。

3、關閉回油閥，緩慢打開送油閥，按要求的速率控制加載，直至試件破裂。

4、打開回油閥，關閉送油閥，同時清除試件碎塊。按同樣的方法再放入第二塊、第三塊試件。

5、打開回油閥卸荷，按“打印”鍵打印出全部檢測內容，試驗結束，按“停止”鍵停止電機，并關閉電源。

6、做同一尺寸試塊的試驗時，不要轉動手輪，讓活塞自由回落，這樣既保證了試驗精度，又節約了時間。

7、當活塞超出行程(約20mm)，接近開關起保護作用，壓力機停止工作，這時應打開回油閥手柄，使活塞下降一段距離，然后重新進行試驗。

8、試驗機在工作過程中，當控制系統出現異常情況，請直接關閉電源開關。

9、試驗機外殼必須安全接地。

四、100噸混凝土壓力試驗機安裝調試：

1、安裝

壓力試驗機拆箱后，機體上有一個用尼龍塞蓋上的吊裝螺紋孔，掀開尼龍塞，將隨機帶的一只M20的吊裝螺釘旋進螺紋孔，用起吊機械吊至預置的地方。（搬運時，注意機器突出部分）為了操作方便，機器應放置在預制720mmx600mm高出地面300mm的水泥基礎上。機器調至水平安裝后，應用干凈和浸過煤油的棉紗，擦凈機器上加工表面所涂的防銹劑，然后表面擦干凈并涂薄薄一層機械油。

2、調試

（1）注油用螺絲刀擰開后蓋板上固定螺釘并取下后蓋板，向油箱蓋板上φ40mm孔位置注入適量機械油；注油量以達到油標中部位置為宜；注油完畢后蓋上后蓋板。注意：當環境溫度為15±5℃時，使用GB443-84N68機械油當環境溫度為25±5℃時，使用GB443-84N100機械油（2）電氣聯接把隨機電源插頭插在相應插座上。電源為380V50Hz。（3）啟動油泵排氣將回油閥打開，送油閥打開。接通機器電源，此時顯示屏呈隨機狀態。按下“啟動”鍵，啟動電機，油泵開始工作，持續工作約一分鐘后關閉回油閥，此時可發現下壓板緩慢上升，在下壓板上升到約20mm時，關閉送油閥并打開回油閥，此時下壓板處于回落狀態。重復以上步驟3~4次可完全排除系統內氣體。

五、100噸混凝土壓力試驗機日常維護：

1.混凝土壓力試驗機使用時電源電壓必須準確無誤；

2.傳感器與主機連接的電纜不得有中間接頭，如遇破損需更換電纜，并且接線準確無誤；

3.使用時必須按說明書規定程序操作。

4.操作中嚴禁下壓力板超過活塞規定行程。

5.在經過長時間工作后密封圈可能會失效而導致油缸嚴重滲油，此時應遵循以下方法更換密封圈。

（1）移出下壓力板及防塵罩；

（2）用2只M12吊環螺釘?shù)醭龌钊蟛鸪鲇透變?nèi)壁密封圈、環；

（3）裝換上新的密封圈、環，并小心放入活塞，蓋上承壓板，在不使用時始終保持其外表光滑、潔凈，不得碰傷，刮毛和堆積雜質。

100噸混凝土壓力試驗機產品安裝調試完成后第二日起免費保修兩年（甲方使用不當造成的損壞不在保修范圍之內）。
